Габаритные размеры насоса СМС

Насос СМС - консольный горизонтальный со свободно-вихревым рабочим колесом и сальниковым уплотнением вала центробежный насос.

Насос перекачивает промышленные и городские стоки и другие жидкости с крупными веществами. Для привода насоса применяется трехфазный асинхронный двигатель общепромышленного исполнения.

Рис. 1 - насос в разрезе.
Рис. 2 - габаритный чертеж агрегата СМС 80-50-200.
Рис. 3 - габаритный чертеж, вт.ч агрегата СМС 150-125-315.

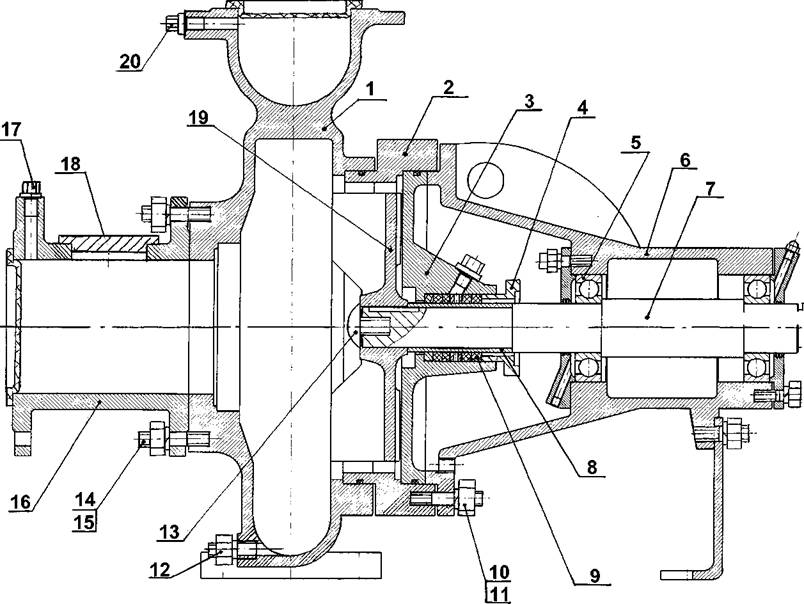

Рис.1 Насос в разрезе

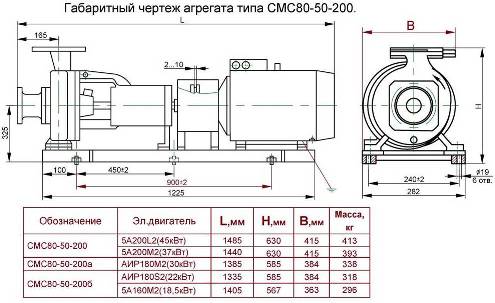

Рис.2 Габаритный чертеж агрегата СМС80-50-200

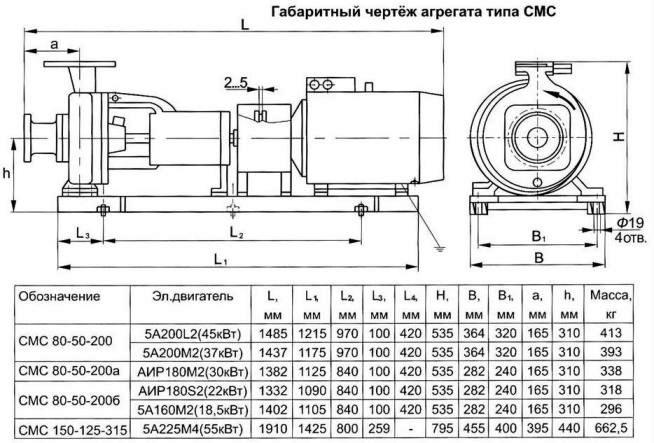

Рис.3 Габаритный чертеж насосного агрегата
